在高低壓開關柜中很多剛?cè)腴T的人難以分清。分清高低壓其實很簡單，注意可以根據以下幾點來辨別：

1.看配電柜型號

  高壓柜常見的型號有 ：KYN系列、XGN系列、HXGN系列、GG1A、JYN、GBC等，

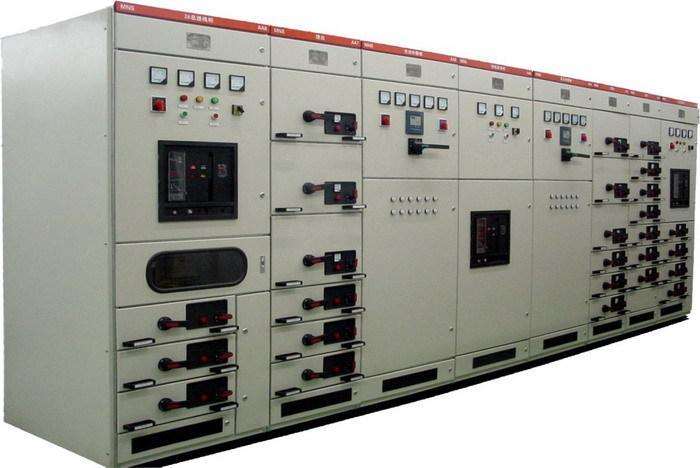

  低壓柜常見的型號有: GGD、MNS、GCS、GCK、XL、PZ、JXF等等。

2.看柜內電器元件

  高壓柜一般配真空斷路器、負荷開關、隔離開關、傳感器等，

  低壓柜一般配萬能式斷路器、塑殼斷路器、刀開關、C45等。

3.看額定電壓

  國家電力公司發布的《電業安全工作規程》中是這樣規定的：設備電壓在1000V一下為低壓；設備電壓在1000V及以上為高壓。

  常見的高壓柜一般為：6KV、10KV、35KV，

  常見的低壓柜一般為380V。

4.有無無功補償柜

  一般的系統中低壓側必須配無功補償柜，

 高壓柜沒有補償柜，都配在低壓側。

5.看配電柜的組成

  高壓柜統一般由：進線柜 、計量柜（可無）、 PT柜 、出線柜組成

低壓柜系統一般由：進線柜、出線柜、電容柜組成，或者三種裝在一臺柜子里面。

6.看圖紙文字說明

  一般配電系統設計圖紙都有詳細的文字說明，看一下就一目了然。
